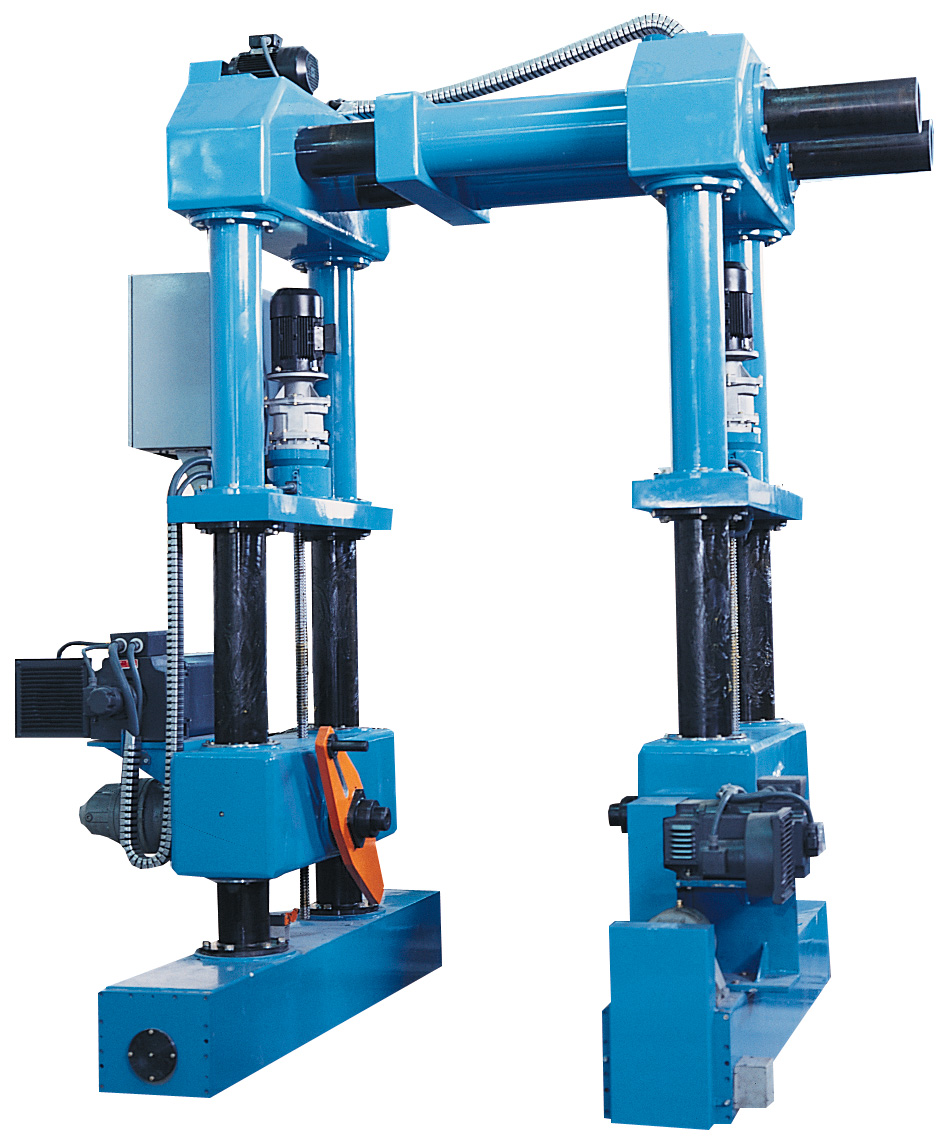

Спулер типа портала

Спулер типа портала

Серия ТТУ
Катушки размещаются и фиксируются между иглами. Адаптер Pintle дает возможность использовать широкий ассортимент фланцев разных размеров и типов.
Стандартные машины могут использовать фланцы барабанов диаметром от 1000 мм до 3500 мм. Максимальный вес катушки в этой серии составляет 15 000 кг.
Пинты открываются и закрываются с помощью двигателей. Выравнивание (подъем / опускание) катушек также осуществляется двигателями с редукторами.
Машина работает в режиме управления крутящим моментом или в режиме управления скоростью через танцор / аккумулятор (продается отдельно). Машина имеет модульную конструкцию, позволяющую машине работать на широком спектре производственных линий с различными вариантами.
Приемные устройства портального типа собраны на направляющих, что позволяет машинам двигаться вправо и влево.
Механизм перемещения: Скорость перемещения контролируется и регулируется шагами, контролируемыми положением. С помощью информации о диаметре, полученной от линии, скорость перемещения также регулируется автоматически (для полных линий Savsan). Машина также позволяет оператору регулировать вручную.
Опции:
Танцор или аккумулятор для работы в скоростном режиме
Панель управления с длинным рычагом
Сенсорная панель управления для всех элементов управления

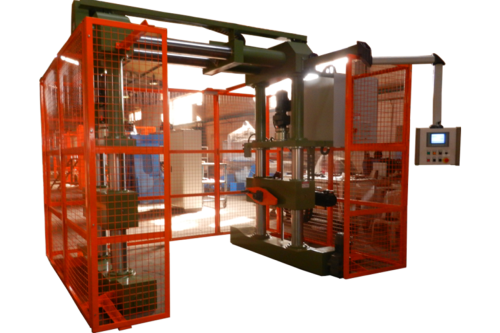

Клетка с магнитным замком и защитными лазерными датчиками
Сертификат CE
Серводвигатель для лучшей точности намоткиТанцор или аккумулятор для работы в скоростном режиме
ТЕХНИЧЕСКИЕ ДАННЫЕ
Размер Диаметр фланца мин / макс (мм) Диаметр сердечника мин / макс (мм) Ширина рулона мин / макс (мм) Максимальный вес рулона (кг) Мощность мотора (кВт)
1 DPO/PO 1250 600/1250 250/630 175/950 3000 4.7
2 DPO/PO 1600 600/1600 250/800 475/1180 5000 7.7
3 DPO/PO 2000 100/2000 560/1250 550/1360 5000 5
4 DPO/PO 2200 1250/2200 560/1400 550/1450 8000 8
5 DPO/PO 2500 1250/2500 560/1600 550/1450 10000 10
6 DPO/PO 3000 1500/3000 560/1900 850/2100 15000 12
7 DPO/PO 3250 1600/3200 800/1900 850/2100 15000 14
8 DPO/PO 3500 1600/3500 1140/2000 850/2100 20000 18
Данные, приведенные выше, приведены для стандартных единиц и только для информационных целей. В случае, если машины приобретаются в конфигурации линии, в соответствии с техническими данными и требованиями конечного продукта, наша компания оставляет за собой право вносить изменения в эти данные без какой-либо предварительной модификации.
